Dans l’industrie, une montée en pression incontrôlée peut rapidement endommager une cuve, une canalisation ou un réacteur. Elle peut aussi provoquer une fuite de produit dangereux, un incendie ou une explosion. La maîtrise de la pression constitue donc un enjeu majeur pour la sécurité des personnes, des installations et de l’environnement.
Les disques de rupture font partie des dispositifs utilisés pour limiter ces risques. Simples dans leur principe, ils nécessitent pourtant un dimensionnement rigoureux. Leur pression de rupture, leur matériau et leur positionnement doivent être adaptés aux conditions réelles du procédé.
Présents dans l’industrie chimique, pharmaceutique, agroalimentaire, énergétique ou pétrochimique, ces composants assurent une fonction précise : libérer rapidement la pression avant que l’équipement protégé n’atteigne ses limites mécaniques.
Qu’est-ce qu’un disque de rupture et à quoi sert-il ?
Pour comprendre à quoi sert un disque de rupture, il faut le considérer comme une membrane de sécurité calibrée. Cette membrane est conçue pour s’ouvrir lorsque la différence de pression entre ses deux faces atteint une valeur prédéfinie.

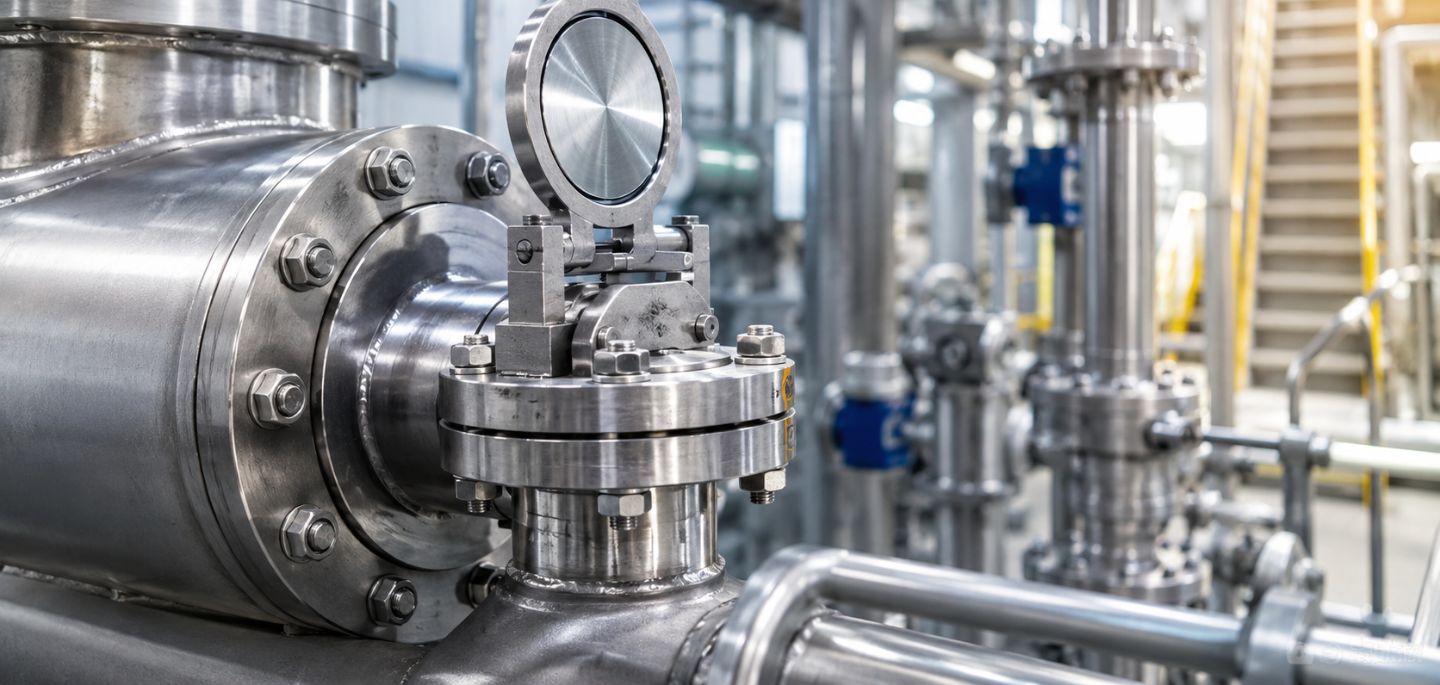

Le disque est généralement installé dans un support fixé sur une canalisation, une cuve ou un autre équipement sous pression. Lorsque le seuil prévu est atteint, la membrane se déchire, se retourne ou se fragmente selon sa conception. L’ouverture ainsi créée permet l’évacuation rapide du fluide.
Contrairement à une vanne de régulation, le disque de rupture n’intervient pas dans le fonctionnement normal du procédé. Il constitue une barrière de sécurité passive. Il ne nécessite ni moteur, ni alimentation électrique, ni commande extérieure pour s’activer.
L’INERIS précise qu’un dispositif complet comprend la membrane circulaire et son support de montage. Cette membrane peut notamment être fabriquée en métal, en graphite ou dans un matériau composite.
Comment fonctionne un disque de rupture ?
Le fonctionnement repose sur la pression différentielle. Tant que la pression reste dans les limites prévues, le disque conserve son intégrité et assure l’étanchéité de l’installation. Lorsque la pression de rupture est atteinte, la résistance mécanique de la membrane est dépassée. Le passage s’ouvre alors pour décomprimer l’équipement.
Cette réaction doit être extrêmement rapide. Elle permet de gérer des phénomènes soudains tels qu’un emballement thermique, une réaction chimique incontrôlée, un incendie externe, un défaut de refroidissement ou une obstruction de canalisation. Une fois ouvert, le disque ne se referme pas. Il doit être remplacé avant la remise en service de l’installation.
La température joue également un rôle important. Les propriétés mécaniques du matériau évoluent avec les conditions thermiques. La pression indiquée sur le disque est donc associée à une température déterminée. Utiliser uniquement la température nominale de la cuve, sans considérer la température réelle du disque au moment de son déclenchement, peut conduire à un mauvais dimensionnement.
Quels sont les différents types de disques de rupture ?
Le choix de la technologie dépend notamment de la pression de service, de la fréquence des cycles, de la température et de la nature du fluide. Plusieurs conceptions sont utilisées dans les installations industrielles :
- Le disque bombé à action directe travaille principalement en traction. La pression est appliquée sur la face concave jusqu’à la rupture de la membrane.
- Le disque à action inverse travaille en compression. Sa calotte se retourne lorsqu’elle atteint son seuil de déclenchement, puis s’ouvre selon un tracé contrôlé.
- Le disque plat est utilisé dans certaines applications particulières, notamment lorsque les contraintes d’encombrement ou de très faible pression l’exigent.
- Le disque en graphite offre une bonne résistance à de nombreux produits corrosifs et peut répondre à des besoins de faibles pressions de rupture.
- Le disque composite associe plusieurs couches afin de combiner étanchéité, résistance chimique et maîtrise du seuil d’ouverture.
Les disques à action inverse sont souvent choisis pour les procédés soumis à des cycles de pression ou à des pulsations. Le choix ne doit toutefois pas reposer uniquement sur la technologie. Il faut étudier l’ensemble du système de décharge, depuis l’équipement protégé jusqu’au point d’évacuation.
Quelle différence entre un disque de rupture et une soupape de sûreté ?
Le disque de rupture et la soupape de sûreté protègent tous deux une installation contre une pression excessive. Leur comportement après le déclenchement est cependant différent.
Une soupape s’ouvre lorsque sa pression de tarage est atteinte. Elle évacue une partie du fluide, puis peut se refermer lorsque la pression revient à un niveau acceptable. Le disque de rupture, lui, est un dispositif à usage unique. Dès qu’il s’ouvre, l’écoulement se poursuit tant que la pression ou le procédé ne sont pas maîtrisés.
Le disque présente plusieurs intérêts. Il est étanche avant son déclenchement, ne comporte pas de pièce mobile et peut offrir une large section de décharge. Il peut aussi protéger une soupape contre un fluide corrosif, visqueux ou susceptible de former des dépôts.
Les deux dispositifs peuvent ainsi être installés ensemble. Un disque placé en amont isole la soupape du procédé. En montage parallèle, la soupape peut gérer une première surpression tandis que le disque fournit une capacité de décharge complémentaire en cas de situation plus sévère. Ces associations exigent néanmoins une étude précise des pressions intermédiaires et des risques d’obstruction.
Comment choisir et dimensionner un disque de rupture ?
Le choix d’un disque ne consiste pas simplement à sélectionner une pression inscrite dans un catalogue. Plusieurs données doivent être étudiées simultanément :
La pression maximale admissible de l’équipement constitue la première référence. La pression de rupture spécifiée ne doit pas conduire la cuve ou la canalisation au-delà de ses limites de conception. Une marge doit également être conservée entre la pression normale de service et la pression minimale à laquelle le disque est susceptible de s’ouvrir.
La température réelle au niveau de la membrane doit être communiquée au fabricant. Il faut aussi préciser les variations possibles, les phases de nettoyage, les démarrages et les arrêts de production.
La compatibilité chimique est tout aussi importante. Un matériau inadapté peut subir une corrosion, un amincissement ou une fragilisation. Le disque risque alors de s’ouvrir prématurément ou de ne plus répondre à sa pression de rupture initiale.
Le dimensionnement doit enfin prendre en compte :
- la nature du fluide : gaz, vapeur, liquide ou écoulement diphasique ;
- le débit nécessaire pour ramener l’installation à une situation sûre ;
- la contre-pression présente en aval ;
- la longueur et la géométrie de la tuyauterie d’évacuation ;
- les pertes de charge ;
- les risques de colmatage, de polymérisation ou de dépôt.
L’analyse ne doit donc pas s’arrêter au disque. Une membrane correctement calibrée peut perdre son efficacité si la conduite de décharge est sous-dimensionnée ou obstruée.
Quand faut-il remplacer un disque de rupture ?
Un disque doit systématiquement être remplacé après son ouverture. Mais l’absence de déclenchement ne signifie pas qu’il peut rester indéfiniment en service.
La corrosion, l’encrassement, les cycles de pression, les vibrations et les variations de température peuvent progressivement modifier ses caractéristiques. L’INERIS recommande ainsi de définir une périodicité de remplacement en fonction du type de disque, de son matériau, du ratio de fonctionnement et des conditions réelles d’exploitation.
Une inspection visuelle peut révéler une déformation, une rayure, un dépôt ou une attaque chimique. Elle ne suffit cependant pas toujours à détecter une fatigue mécanique ou une altération microscopique. Le remplacement préventif doit donc être intégré aux arrêts programmés de maintenance.
L’installation demande également une attention particulière. Le disque doit respecter le sens de montage indiqué par le fabricant. Le support, les joints et le couple de serrage doivent être adaptés. Une mauvaise orientation ou un serrage irrégulier peut modifier le seuil d’ouverture.
Le circuit d’évacuation doit rester libre et diriger le fluide vers une zone maîtrisée. Lorsque le produit déchargé est inflammable, toxique ou corrosif, il peut être nécessaire de l’orienter vers une torche, une cuve de récupération ou une unité de neutralisation. L’INERIS souligne aussi l’importance de prévoir une détection permettant d’informer les opérateurs de l’ouverture du disque.
Faire du disque de rupture un véritable élément de maîtrise des risques
Les disques de rupture apportent une réponse rapide et fiable aux phénomènes de surpression. Leur apparente simplicité ne doit toutefois pas faire oublier les exigences liées à leur sélection, à leur installation et à leur maintenance.
Pression, température, matériau, conditions de fonctionnement et circuit de décharge forment un ensemble indissociable. Une modification du procédé doit donc conduire à vérifier que le dispositif reste adapté.
Pour les industriels, intégrer cette vérification aux analyses de risques et aux plans de maintenance permet de protéger les équipements tout en réduisant les arrêts imprévus. La sécurité ne dépend pas seulement de la présence d’un disque, mais de sa capacité à fonctionner exactement au moment où l’installation en a besoin.
